Tra Cứu Kích Thước Xe Nâng Tiêu Chuẩn Phục Vụ Thiết Kế Kho Hàng

Trong bối cảnh ngành logistics và sản xuất ngày càng phát triển, việc tối ưu hóa không gian kho hàng trở thành yếu tố then chốt quyết định hiệu quả vận hành và chi phí. Một trong những thách thức lớn nhất đối với kiến trúc sư, kỹ sư xây dựng và chủ doanh nghiệp khi thiết kế hoặc cải tạo kho chính là xác định chính xác kích thước xe nâng. Việc nắm rõ các thông số kỹ thuật này không chỉ giúp đảm bảo an toàn, tối ưu hóa chiều rộng lối đi (aisle width) và chiều cao cửa kho, mà còn trực tiếp ảnh hưởng đến khả năng lưu trữ và năng suất làm việc.

Bài viết sau đây GEE Việt Nam sẽ cung cấp cái nhìn toàn diện về kích thước xe nâng tiêu chuẩn, từ đó giúp bạn đưa ra các quyết định thiết kế kho hàng thông minh và hiệu quả nhất.

Những nội dung chính

• Kích thước xe nâng thay đổi đáng kể tùy theo tải trọng và loại nhiên liệu, ảnh hưởng trực tiếp đến yêu cầu về không gian kho bãi.
• Xe nâng ngồi lái 2.5 tấn phổ biến có chiều dài (cả càng) khoảng 3.6m, chiều rộng 1.15m và bán kính quay vòng khoảng 2.2m.
• Lối đi tối thiểu an toàn cho xe nâng 2.5 tấn quay đầu xếp hàng thường dao động từ 3.8m đến 4.2m, một thông số cực kỳ quan trọng khi thiết kế.
• Việc hiểu rõ các thông số kỹ thuật giúp kiến trúc sư và kỹ sư tối ưu hóa bản vẽ, đảm bảo hiệu suất vận hành và an toàn lao động.

Tại sao kích thước xe nâng lại quan trọng trong thiết kế kho hàng?

Việc nắm rõ kích thước xe nâng không chỉ là vấn đề kỹ thuật mà còn là bài toán kinh tế đối với mọi doanh nghiệp. Nếu thiết kế sai lệch dù chỉ vài centimet, hậu quả có thể dẫn đến việc xe không thể quay đầu hoặc va chạm vào kệ hàng, gây thiệt hại nghiêm trọng.

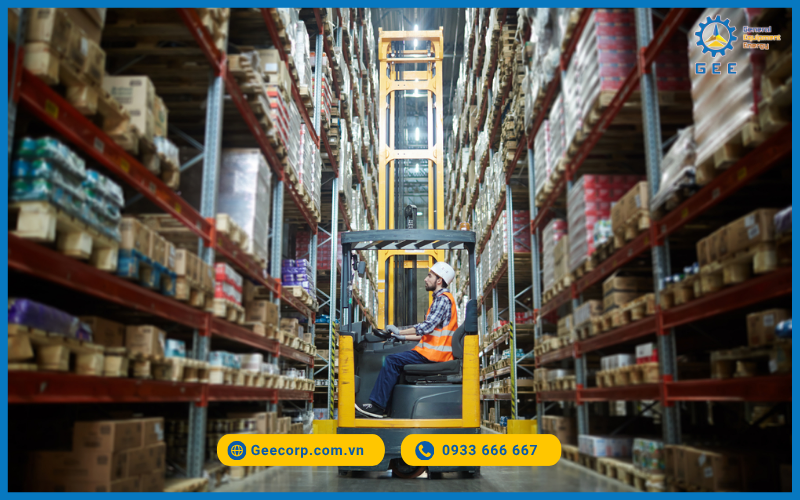

Tối ưu hóa không gian lưu trữ

Kích thước xe ảnh hưởng trực tiếp đến chiều rộng lối đi và chiều cao kệ hàng, từ đó giúp kiến trúc sư tính toán mật độ lưu trữ pallet tối đa trên một đơn vị diện tích. Việc biết chính xác các thông số này cho phép tận dụng triệt để những khoảng trống thừa, biến chúng thành không gian sinh lời cho doanh nghiệp.

Đảm bảo an toàn vận hành

Thiết kế dựa trên thông số thực tế giúp giảm thiểu rủi ro va chạm khi xe di chuyển trong lối đi quá hẹp hoặc chiều cao cửa không phù hợp. Điều này không chỉ bảo vệ hàng hóa khỏi hư hỏng mà còn đảm bảo tính mạng cho người vận hành xe nâng trong kho.

Nâng cao hiệu suất làm việc

Một lối đi rộng rãi và không gian phù hợp giúp xe nâng di chuyển nhanh hơn, giảm thời gian thao tác xếp dỡ hàng hóa. Khi xe không phải loay hoay quay đầu trong không gian chật hẹp, năng suất làm việc của toàn bộ hệ thống kho sẽ được tăng lên đáng kể.

Giảm thiểu chi phí phát sinh

Thiết kế chuẩn xác từ đầu giúp doanh nghiệp tránh được việc phải sửa chữa hoặc cải tạo kho tốn kém do thiết kế không hợp lý. Điều này liên kết chặt chẽ đến việc lựa chọn đúng loại xe nâng phù hợp với đặc thù kho bãi ngay từ khâu lập kế hoạch.

Hiểu đúng về các thông số kích thước xe nâng cơ bản

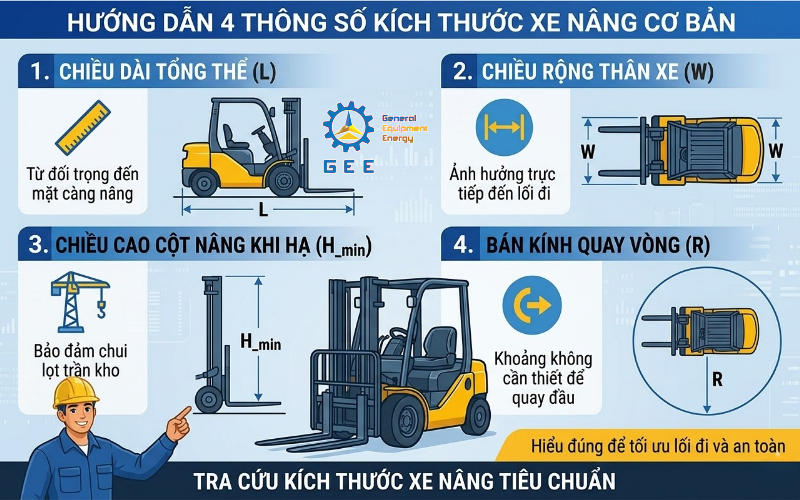

Để đọc hiểu các catalog kỹ thuật, bạn cần nắm rõ 4 thông số nền tảng quy định khả năng hoạt động của xe nâng trong không gian hẹp.

Chiều dài tổng thể (Length to fork face): Từ đối trọng đến mặt càng

Đây là khoảng cách tính từ điểm sau cùng của đối trọng đến mặt trước của giá càng nâng. Thông số này đóng vai trò quyết định trong việc tính toán không gian cần thiết để xe nâng có thể di chuyển tiến hoặc lùi mà không bị va chạm.

Chiều rộng thân xe (Overall width): Ảnh hưởng trực tiếp đến lối đi

Thông số này đo khoảng cách lớn nhất giữa hai bên sườn xe, bao gồm cả lốp xe. Chiều rộng thân xe là căn cứ quan trọng để xác định chiều rộng lối đi an toàn, đảm bảo xe có thể đi vào giữa các dãy kệ mà vẫn có khoảng hở cần thiết.

Chiều cao nâng tối đa và chiều cao cột nâng khi hạ thấp

• Chiều cao nâng tối đa (Max. lift height): Xác định tầm với cao nhất của càng nâng để thiết kế chiều cao của tầng kệ trên cùng.
• Chiều cao cột nâng khi hạ thấp (Mast lowered height): Xác định chiều cao tối thiểu của khung nâng khi không làm việc, giúp tính toán chiều cao cửa kho và các vật cản trên cao.

Bán kính quay vòng tối thiểu (Min. turning radius)

Bán kính quay vòng là khoảng cách từ tâm quay đến điểm xa nhất của xe khi thực hiện một vòng quay đầu hoàn chỉnh. Thông số này ảnh hưởng trực tiếp đến khả năng xoay trở của xe trong không gian hẹp và là dữ liệu đầu vào quan trọng để tính toán lối đi AST.

Bảng thông số kích thước xe nâng dầu và xe nâng điện phổ biến (1.5 Tấn - 3.5 Tấn)

Việc nắm vững sự khác biệt về kích thước giữa xe dầu và xe điện giúp bạn lựa chọn đúng phương tiện cho diện tích kho hiện có. Dưới đây là bảng so sánh chi tiết các dòng xe phổ biến được tổng hợp bởi GEE Việt Nam.

Kích thước xe nâng dầu (Diesel forklift dimensions)

xe nâng dầu thường có kích thước lớn hơn để chứa động cơ đốt trong và hệ thống làm mát cồng kềnh. Dòng xe này thường được ưu tiên cho các kho bãi ngoài trời hoặc không gian mở nhờ tải trọng lớn và tính cơ động cao.

Kích thước xe nâng điện (Electric forklift dimensions)

Xe nâng điện sở hữu thiết kế nhỏ gọn hơn đáng kể so với xe dầu cùng tải trọng, lý tưởng cho môi trường kho kín. Nhờ không tốn diện tích cho khoang động cơ lớn, xe điện có bán kính quay vòng nhỏ, giúp tối ưu hóa lối đi trong các kho lạnh hoặc kho thực phẩm.

Bảng kích thước xe nâng tay và càng nâng tiêu chuẩn

Đối với các kho bãi có diện tích hạn chế, việc sử dụng các thiết bị nâng hạ thủ công cũng đòi hỏi sự chính xác về kích thước pallet và lối đi.

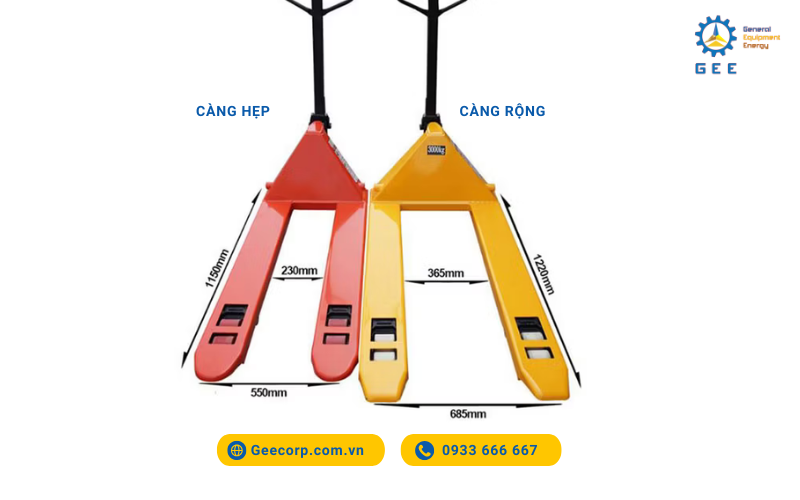

Kích thước xe nâng tay thấp (Hand pallet truck dimensions)

Xe nâng tay thấp là giải pháp linh hoạt nhất cho việc di chuyển hàng hóa trên pallet trong cự ly ngắn. Thông số càng nâng thường được chia thành hai loại tiêu chuẩn: càng rộng (cho pallet lớn) và càng hẹp (cho pallet nhỏ).

Kích thước xe nâng tay cao (Manual stacker dimensions)

Xe nâng tay cao có thiết kế khung nâng đứng, giúp đưa hàng lên cao một cách an toàn. Dưới đây là bảng thông số kích thước tiêu chuẩn cho các dòng tải trọng phổ biến từ 1.0 tấn đến 2.0 tấn.

Lưu ý khi thiết kế:

• Chiều cao tổng thể: Bạn cần lưu ý chiều cao của khung nâng khi hạ thấp nhất để đảm bảo xe có thể di chuyển qua các cửa kho hoặc gầm sàn thao tác.
• Độ rộng chân trụ: Khác với xe nâng tay thấp, xe nâng tay cao có hai chân trụ phía dưới càng nâng. Hãy đảm bảo pallet bạn đang sử dụng là loại 1 mặt để không bị cấn chân trụ khi nâng hàng.

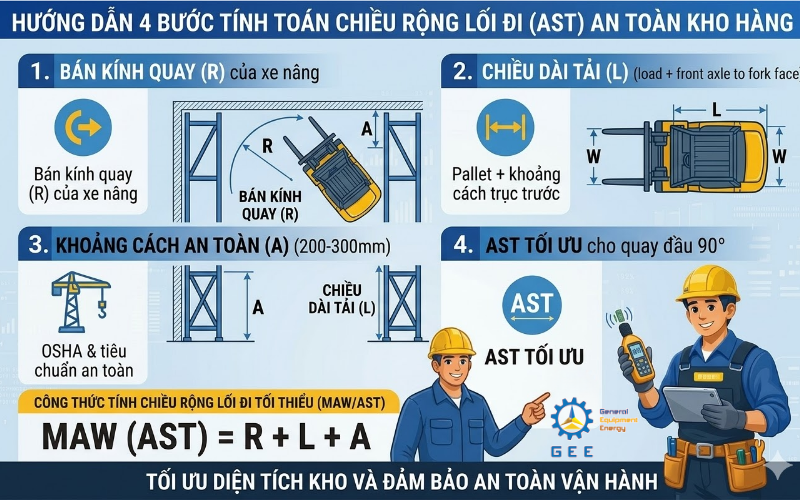

Công thức tính toán chiều rộng lối đi (AST) an toàn cho kho hàng

Việc tính toán chiều rộng lối đi (Aisle Width - AST) là kỹ thuật quan trọng nhất để đảm bảo xe nâng có thể quay đầu 90 độ để lấy hàng một cách an toàn.

Các yếu tố ảnh hưởng đến chiều rộng lối đi

Chiều rộng lối đi không chỉ phụ thuộc vào kích thước xe mà còn bị chi phối bởi kích thước của pallet hàng (chiều dài và chiều rộng tải), bán kính quay vòng thực tế và khoảng cách an toàn dự phòng.

Công thức tính chiều rộng lối đi tối thiểu (Minimum Aisle Width - MAW)

Kiến trúc sư thường sử dụng công thức tiêu chuẩn quốc tế để tính toán khoảng không gian quay đầu cho xe nâng. Bạn có thể tham khảo chi tiết các hướng dẫn và quy định này tại Toyota Forklifts Blog.

MAW = R + L + A

• R: Bán kính quay vòng tối thiểu của xe nâng.
• L: Khoảng cách từ trục bánh trước đến mặt càng cộng với chiều dài của tải trọng (chiều dài pallet).
• A: Khoảng cách an toàn (thường được khuyến nghị từ 200mm đến 300mm để tránh va chạm).

Khoảng cách an toàn và quy định tiêu chuẩn

Theo khuyến nghị từ các tiêu chuẩn an toàn như ISO và OSHA, việc thiết lập khoảng cách an toàn tối thiểu giữa xe và kệ hàng là bắt buộc để ngăn ngừa các sự cố lật xe hoặc đổ kệ khi tài xế quay đầu thiếu quan sát.

Những lỗi thường gặp khi thiết kế kho hàng liên quan đến kích thước xe nâng

Tránh được các sai lầm dưới đây sẽ giúp doanh nghiệp tiết kiệm chi phí cải tạo kho bãi về sau.

• Thiết kế lối đi quá hẹp: Đây là lỗi phổ biến nhất, gây khó khăn cho việc quay đầu, làm giảm đáng kể năng suất và tăng nguy cơ va chạm gây hư hỏng kệ.
• Chiều cao cửa kho không phù hợp: Quên tính toán chiều cao cột nâng khi hạ thấp khiến xe nâng không thể ra vào kho hoặc container một cách tự do.
• Bỏ qua kích thước càng nâng: Dẫn đến việc không thể nâng được các loại pallet tiêu chuẩn hoặc càng quá dài làm hỏng hàng hóa ở dãy kệ đối diện khi lấy hàng.
• Không tính đến tải trọng tối đa: Ảnh hưởng đến độ bền của nền kho và khả năng vận hành ổn định của xe nâng khi mang tải nặng.
• Chỉ dựa vào thông số lý thuyết: Không tính đến các yếu tố thực tế như kỹ năng người lái, độ mòn của lốp xe hoặc địa hình kho không bằng phẳng.

Kết luận

Tóm lược giá trị bài viết, khẳng định tầm quan trọng của việc nắm vững kích thước xe nâng trong thiết kế kho hàng hiệu quả và an toàn. Nhấn mạnh rằng việc đầu tư vào thiết kế kho thông minh ngay từ đầu sẽ tiết kiệm chi phí vận hành lâu dài.
