So Sánh Bộ Kẹp Cuộn Giấy (Paper Roll Clamp) Và Bộ Kẹp Kiện Vuông (Bale Clamp)

Trong số các thiết bị chuyên dụng đó, xe nâng kẹp giấy (sử dụng bộ kẹp cuộn giấy) và xe nâng kẹp kiện (sử dụng bộ kẹp kiện vuông) là hai dòng sản phẩm được ứng dụng rộng rãi bậc nhất. Tuy nhiên, sự khác biệt về hình thái vật lý của hàng hóa đòi hỏi cấu tạo cơ khí và hệ thống thủy lực của hai bộ kẹp này phải hoàn toàn khác biệt. Cùng chuyên gia từ GEE Việt Nam đi sâu vào phân tích kỹ thuật để hiểu rõ công năng, từ đó đưa ra quyết định đầu tư chuẩn xác nhất cho dây chuyền của bạn.

So Sánh Bộ Kẹp Cuộn Giấy Và Bộ Kẹp Kiện Vuông

Những nội dung chính:

1. Bộ kẹp cuộn giấy (Paper roll clamp) sở hữu cơ cấu xoay 360 độ và má kẹp cong, chuyên dụng cho hàng hình trụ.
2. Bộ kẹp kiện vuông (Bale clamp) có má kẹp phẳng, cấu tạo trượt ngang, lý tưởng cho hàng đóng kiện như giấy phế liệu, bông, sợi.
3. Lắp đặt cả hai loại kẹp đều làm thay đổi tâm tải trọng (Load center), đòi hỏi xe nâng điện phải có dư tải để tránh lật xe.
4. Tuyệt đối không dùng kẹp kiện vuông để ép cuộn giấy thành phẩm vì sẽ gây rách lớp giấy và nguy cơ rơi rớt rất cao.
5. GEE Việt Nam là đơn vị uy tín hàng đầu cung cấp càng kẹp giấy xe nâng chính hãng, giúp hệ thống thủy lực vận hành ổn định nhất.

Tổng quan đặc điểm của bộ kẹp cuộn giấy và bộ kẹp kiện vuông.

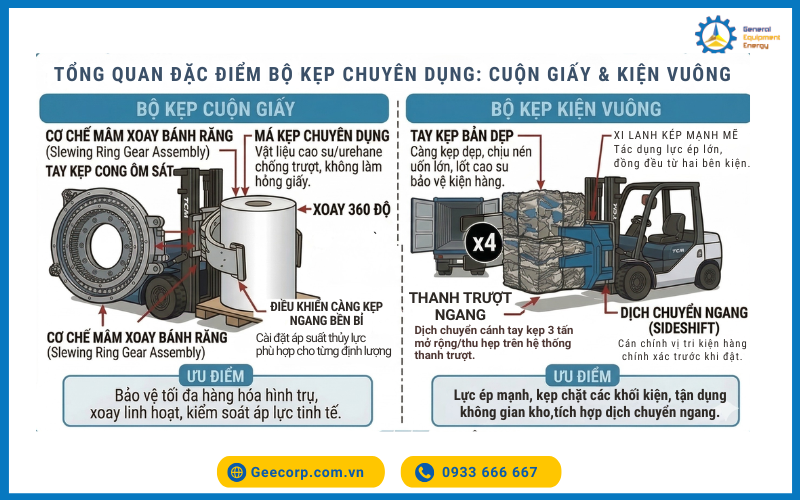

tổng quan bộ kẹp cuộn giấy & kẹp kiện vuông

Để thiết lập một quy trình vận hành an toàn và tối ưu, bước đầu tiên là phải hiểu rõ bản chất của thiết bị.

• Bộ kẹp cuộn giấy (Paper Roll Clamp) là một hệ thống cơ khí thủy lực hạng nặng được thiết kế với tay kẹp vòng cung, chuyên dùng để ôm trọn và nâng hạ các cuộn hàng hình trụ tròn.
• Bộ kẹp kiện vuông (Bale Clamp) là thiết bị có tay kẹp dạng mặt phẳng, hoạt động bằng cách ép chặt hai bên hông của các khối hàng đã được máy nén định hình.

Để giúp quý khách hàng và người đang vận hành xe nâng điện dễ dàng nhận diện, chúng tôi đã tổng hợp các đặc tính cơ bản nhất. Bảng đối chiếu dưới đây sẽ làm rõ sự khác biệt về ngoại hình và chức năng cốt lõi của hai thiết bị chuyên dụng này.

Sự khác biệt về cấu tạo tay kẹp và nguyên lý hoạt động.

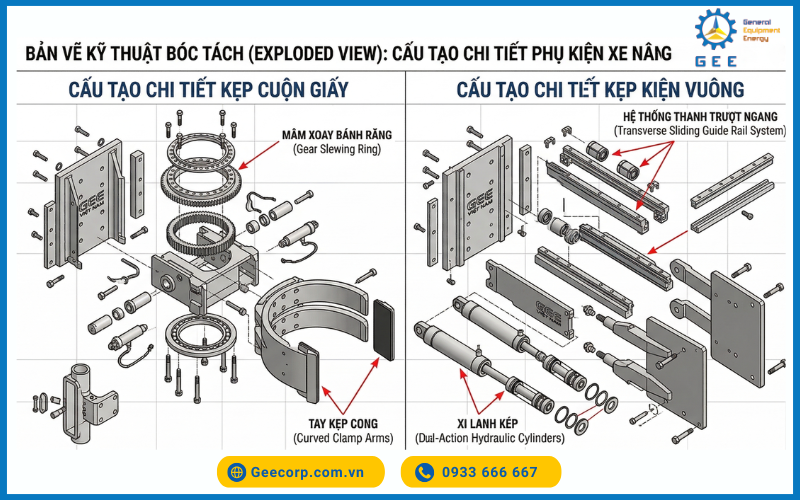

Sự khác biệt về cấu tạo tay kẹp và nguyên lý hoạt động

Đi sâu vào khía cạnh cơ khí, bài viết sẽ phân tích kỹ rãnh trượt, mâm xoay, và hình dáng tấm đệm kẹp (contact pads). Chúng ta cần nhấn mạnh tay kẹp cong của xe nâng kẹp giấy so với tay kẹp phẳng bằng thép khối của kẹp kiện vuông. Đối với xe nâng kẹp giấy, cơ cấu tay kẹp thường được thiết kế bất đối xứng (một tay ngắn và một tay dài) hoặc đối xứng phân mảnh. Thiết kế này kết hợp với tấm đệm kẹp cong giúp tay kẹp trượt nhẹ nhàng vào giữa các cuộn giấy xếp sát nhau, sau đó ôm siết lấy cuộn hàng. Quan trọng nhất là bộ kẹp này tích hợp một động cơ thủy lực bánh răng (mâm xoay), cho phép lật dọc cuộn giấy đang nằm ngang dưới sàn lên một góc 90 độ để xếp chồng đứng. Theo tài liệu từ Hyster-Yale Group, sơ đồ nguyên lý hoạt động của mâm xoay thủy lực trên càng kẹp đóng vai trò quyết định trong việc định hướng hàng hóa chính xác vào các cỗ máy in.

Trái lại, bộ kẹp kiện vuông hoạt động dựa trên khung ray trượt ngang hạng nặng. Hệ thống này sử dụng cấu trúc thanh dẫn hướng (guide profiles) bằng thép hợp kim cao cấp. Hai tay kẹp phẳng bằng thép khối được đẩy tịnh tiến vào tâm bằng hệ thống xi lanh kép. Việc phân tích kỹ thuật về xi lanh thủy lực đôi trên tay kẹp mở rộng cho thấy chúng tạo ra lực ép đồng đều và cực kỳ mạnh mẽ để ghim các gân thép vào sâu bên trong thân kiện hàng.

Sự khác biệt về cơ khí và hệ thống truyền động quyết định trực tiếp đến độ bền của thiết bị. Bảng phân tích dưới đây sẽ bóc tách chi tiết các thành phần cấu tạo để kỹ thuật viên dễ dàng nắm bắt.

Ứng dụng thực tế của xe nâng kẹp giấy và kẹp kiện vuông trong kho bãi.

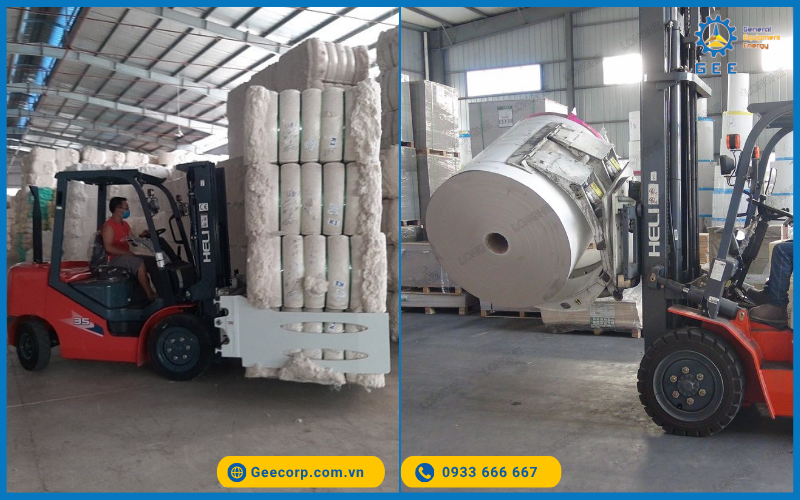

Ứng dụng thực tế của xe nâng kẹp giấy và kẹp kiện vuông trong kho bãi

Ứng dụng đối với kẹp giấy cuộn:

Ngành in ấn, bao bì, sản xuất giấy cuộn là những lĩnh vực không thể thiếu thiết bị này. Từ quy trình hạ cuộn kraft khổng lồ từ container, xếp thành các cột cao hàng chục mét trong kho, cho đến việc cấp chính xác cuộn giấy vào trục lô của máy xẻ tời sóng carton, bộ kẹp cuộn giấy thực hiện mọi công đoạn. Trong một nghiên cứu của Toyota Material Handling, báo cáo "Case study tối ưu hóa kho giấy cuộn bằng xe điện gắn kẹp xoay" đã chứng minh thiết bị này giúp giảm 30% thời gian luân chuyển và triệt tiêu hoàn toàn chi phí bảo trì pallet gỗ.

Ứng dụng đối với kẹp kiện giấy:

Ngành tái chế phế liệu, dệt may, nông sản đóng kiện là không gian hoạt động lý tưởng. Các kiện giấy phế liệu, kiện vỏ chai nhựa ép khối, bông sợi hay cỏ khô ép có đặc tính chung là kích thước tương đối không đồng đều và có thể chịu được lực ép nén biến dạng nhẹ. Mỗi hệ thống cơ khí đều được chế tạo để phục vụ cho một bài toán luân chuyển hàng hóa đặc thù trong chuỗi cung ứng.

Bảng liệt kê dưới đây sẽ giúp doanh nghiệp xác định chính xác thiết bị nào phù hợp với ngành công nghiệp của mình.

Thông tin liên hệ

Gửi yêu cầu

Gọi nhanh trực tiếp

Phân tích áp lực thủy lực và khả năng bảo vệ hàng hóa.

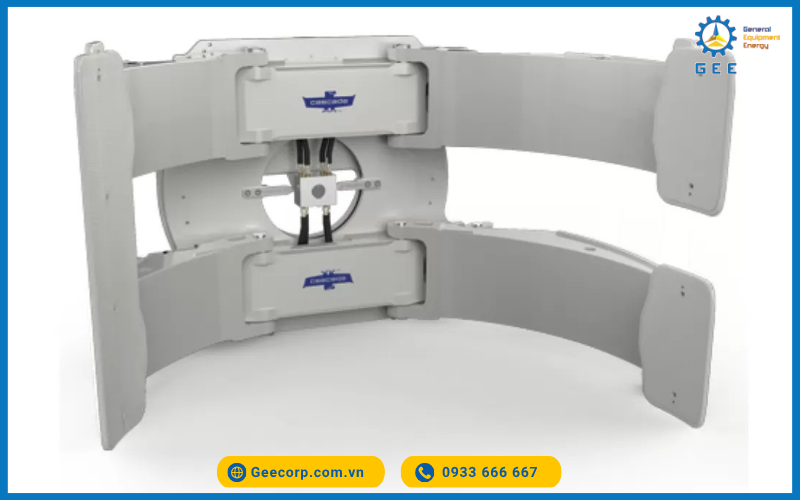

Càng Kẹp Giấy Cuộn 34H-38H-42H Paper Roll Clamp Cascade.

Đối với cuộn giấy, cấu trúc hình trụ có sức chịu đựng dàn đều, nhưng rất dễ bị tổn thương nếu chịu lực ép cục bộ sai lệch. Nếu áp suất quá cao, cuộn giấy sẽ bị bóp méo thành hình Oval, làm hỏng lõi các-tông bên trong (core damage), khiến máy in không thể chuck (trục gá) vào được. Theo quy định an toàn về áp lực kẹp (Clamping pressure) cho hàng hóa đặc thù của OSHA, yêu cầu hệ thống kẹp giấy phải trang bị van giảm áp 3-4 chế độ (tùy chỉnh cho giấy tissue mềm, giấy báo, hay giấy kraft cứng) để bảo vệ hàng hóa và ngăn ngừa rơi rớt.

Ngược lại, kiện bông hay giấy phế liệu là những khối vật chất đàn hồi. Khả năng bảo vệ hàng hóa ở đây không nằm ở việc "nâng niu" bề mặt, mà là sự an toàn không để kiện hàng tuột khỏi má kẹp khi xe di chuyển qua gờ giảm tốc. Do đó, áp lực thủy lực truyền vào xi lanh kẹp kiện vuông được thiết lập ở mức cực cao. Việc hiểu rõ cơ chế quản lý lực ép giúp người vận hành, tinh chỉnh thao tác an toàn và hiệu quả hơn. Bảng phân tích dưới đây cung cấp góc nhìn kỹ thuật về tiêu chuẩn áp lực cho từng dòng kẹp.

Những thông tin khách hàng thường quan tâm khi đầu tư bộ kẹp.

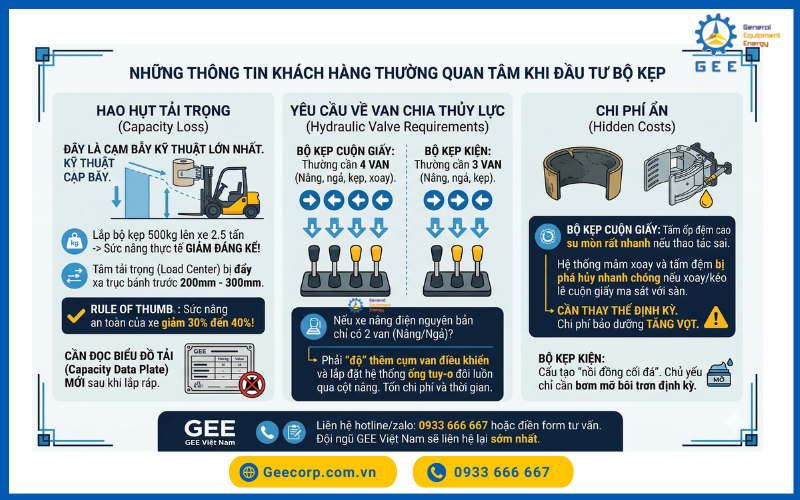

Những thông tin khách hàng thường quan tâm khi đầu tư bộ kẹp

Khi nâng cấp xe nâng điện với các phụ kiện nặng, các nhà quản lý kỹ thuật và kho bãi thường đối mặt với những thách thức nghiêm trọng về hiệu suất thực tế. Dưới đây là những vấn đề "nhức nhối" nhất:

Hao hụt tải trọng:

Đây là cạm bẫy kỹ thuật lớn nhất. Khách hàng rất lo lắng việc lắp bộ kẹp nặng 500kg lên xe 2.5 tấn thì thực tế còn nâng được bao nhiêu. Khi bạn tháo bộ càng nâng tiêu chuẩn và treo lên phía trước một bộ kẹp cuộn giấy có gắn mâm xoay, tâm tải trọng (Load Center) của xe lập tức bị đẩy lùi ra xa trục bánh trước từ 200mm - 300mm. Theo nguyên lý đòn bẩy, lúc này sức nâng an toàn của xe sẽ suy giảm từ 30% đến 40%. Cần hướng dẫn cách đọc biểu đồ tải (Capacity data plate) mới do nhà sản xuất cung cấp lại sau khi lắp ráp để tài xế không nâng quá tải gây lật xe.

Yêu cầu về van chia thủy lực:

Xe nâng điện cần mấy tay chang (van) để dùng được kẹp giấy (thường là 4 van: nâng, ngả, kẹp, xoay) so với kẹp kiện (thường là 3 van: nâng, ngả, kẹp). Việc xe nâng điện nguyên bản chỉ có 2 van nâng/ngả đòi hỏi doanh nghiệp phải tốn thêm chi phí và thời gian để "độ" thêm cụm van điều khiển, lắp đặt hệ thống ống tuy-o đôi luồn qua cột nâng.

Chi phí ẩn:

Khi sử dụng, tấm ốp đệm cao su của kẹp cuộn giấy mòn rất nhanh nếu tài xế thao tác sai, cần thay thế định kỳ. Nếu tài xế có thói quen xoay hoặc kéo lê cuộn giấy ma sát trực tiếp với mặt sàn xi măng, hệ thống mâm xoay và tấm đệm sẽ bị phá hủy nhanh chóng, kéo theo chi phí bảo dưỡng tăng vọt. Kẹp kiện vuông thì "nồi đồng cối đá" hơn, chủ yếu chỉ cần bơm mỡ bôi trơn định kỳ.

Giải pháp cung cấp càng kẹp giấy xe nâng chính hãng từ GEE Việt Nam.

Trước thực trạng thị trường hiện nay, việc tận dụng các bộ kẹp đã qua sử dụng, phục hồi bằng vật tư kém chất lượng là một "quả bom nổ chậm". Các phớt thủy lực lão hóa có thể dẫn đến hiện tượng tụt áp suất đột ngột ngay khi xe đang nâng cuộn giấy lên cao 5 mét. Hàng rớt không chỉ phá hủy toàn bộ giá trị lô hàng mà còn đe dọa trực tiếp đến tính mạng của người đang vận hành xe nâng điện và công nhân xung quanh.

GEE Việt Nam là công ty chuyên cung cấp các càng kẹp giấy xe nâng chính hãng các thương hiệu Cascade, Bolzoni, CAM Attachment, Kaup, Longhe…, đảm bảo độ tương thích tuyệt đối với các dòng xe nâng điện hiện nay. Các sản phẩm được chúng tôi phân phối đều trải qua quy trình hiệu chuẩn áp suất nghiêm ngặt. Khách hàng sẽ hoàn toàn yên tâm với chính sách bảo hành cực hấp dẫn, tốt nhất thị trường, cùng đội ngũ kỹ thuật viên dày dặn kinh nghiệm hỗ trợ 24/7. Chúng tôi không chỉ bán thiết bị, chúng tôi bán sự an tâm tuyệt đối cho kho bãi của bạn.

Liên hệ nhận tư vấn và báo giá thiết bị xe nâng chuyên dụng.

Đừng để một thiết bị chắp vá làm đứt gãy toàn bộ chuỗi cung ứng đắt giá của bạn. Để đảm bảo an toàn tuyệt đối cho hàng hóa và tối ưu hiệu suất kho bãi, hãy lựa chọn phụ kiện đúng chuẩn. Một sự đầu tư đồng bộ ngay từ đầu sẽ mang lại tỷ suất hoàn vốn (ROI) cao nhất thông qua việc triệt tiêu tỷ lệ hư hỏng hàng hóa và tăng tốc độ luân chuyển.

Liên hệ hotline/zalo: 0933 666 667 hoặc điền form tư vấn bên dưới. Đội ngũ chuyên gia kỹ thuật của GEE Việt Nam sẽ liên hệ lại sớm nhất để khảo sát thực địa tại nhà máy và báo giá chi tiết cấu hình phù hợp nhất cho bạn!.
