Cẩm Nang Kỹ Thuật Xe Nâng Điện Noblelift FE4P Q Series (2.5T - 5.0T)

Trong bối cảnh chi phí nhiên liệu biến động và các hàng rào tiêu chuẩn xanh (ESG) ngày càng siết chặt, các nhà quản lý kho bãi thường rơi vào tình thế tiến thoái lưỡng nan: Tiếp tục vận hành xe nâng dầu phát thải lớn, ồn ào hay chuyển sang xe nâng điện nhưng lo ngại năng suất sụt giảm khi leo dốc đầy tải? Đa số các dòng xe nâng điện thế hệ cũ sử dụng mô-tơ DC thường bộc lộ yếu điểm như quá nhiệt nhanh, phản hồi bướm ga trễ và hệ thống kiểm soát pin lỏng lẻo dẫn đến nguy cơ dừng máy đột ngột giữa ca làm việc.

Để giải quyết triệt để bài toán này, GEE Việt Nam mang đến dòng sản phẩm Xe nâng điện ngồi lái Noblelift FE4P Q Series. Không dừng lại ở những lời quảng cáo sáo rỗng về tính năng, bài phân tích dưới đây của GEE Việt Nam sẽ mổ xẻ chi tiết từng linh kiện cơ khí, thông số torque (mô-men xoắn) và thuật toán chẩn đoán số trên bo mạch điều khiển nhằm giúp các kỹ sư và nhà quản lý đưa ra quyết định đầu tư chính xác nhất dựa trên cơ sở khoa học.

Key Takeaways (Tóm tắt nội dung chính)

• Truyền động AC không chổi than: Hệ thống mô-tơ đôi xoay chiều (di chuyển và nâng hạ) loại bỏ hoàn toàn chi phí bảo trì chổi than, tự động giới hạn dòng điện khi nhiệt độ vượt ngưỡng an toàn.
• Thông số cơ khí chính xác: Lực siết bu-lông bánh bánh đà đạt tới 600±75 N·m đảm bảo tính chịu lực cao; giới hạn đường kính trong trống phanh tối đa 316 mm.
• Chẩn đoán đa nền tảng thông minh: Hỗ trợ chẩn đoán thời gian thực qua hai hệ điều hành chính (Inmotion kết hợp thiết bị cầm tay Jiachen hoặc hệ thống Curtis F Series sử dụng tệp cấu hình .cpf).
• Bảo vệ cell pin Lithium: Thuật toán BMS tích hợp kiểm soát chặt chẽ ngưỡng điện áp phóng/nạp , tự động kích hoạt màng sưởi ấm nhiệt độ khi điều kiện làm việc dưới 0°C.

Kiến trúc Động cơ AC & Quy trình Kiểm thử Stator

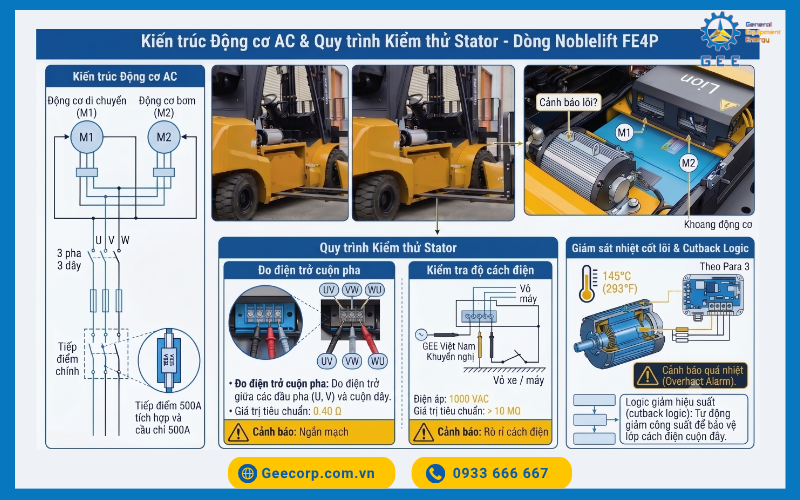

Kiến trúc Động cơ AC dòng xe nâng diện Noblelift FE4P

Hệ thống động cơ di chuyển (M1) và động cơ bơm thủy lực (M2) của dòng Noblelift FE4P vận hành đồng bộ thông qua nguồn điện xoay chiều 3 pha 3 dây (U, V, W) được cấp từ bộ tiếp điểm dòng chính tích hợp cầu chì bảo vệ quá dòng 500A.

Trong quá trình bảo dưỡng định kỳ, các kỹ sư tại GEE Việt Nam khuyến nghị quy trình kiểm tra bo mạch và cuộn dây Stator theo đúng chỉ dẫn kỹ thuật từ nhà máy Noblelift:

• Đo điện trở cuộn pha: Sử dụng đồng hồ milliohm (mΩ) đo trực tiếp giữa các đầu pha (UV, VW, WU). Giá trị điện trở tiêu chuẩn bắt buộc phải đạt chính xác 0.40 Ω. Sai lệch vượt quá thông số này là dấu hiệu cảnh báo hiện tượng ngắn mạch cục bộ bên trong cuộn dây.
• Kiểm tra độ cách điện: Áp dụng thiết bị đo chuyên dụng (Insulation Tester) ở mức điện áp 1000 VAC. Tiêu chuẩn an toàn bắt buộc điện trở cách điện giữa cuộn dây pha và vỏ máy phải lớn hơn 10 MΩ. Nếu chỉ số thấp hơn, động cơ có nguy cơ rò điện ra thân xe (khung gầm).

Khi xe làm việc nặng liên tục, cảm biến nhiệt tích hợp trong mô-tơ sẽ theo dõi nhiệt độ cốt lõi. Ngay khi nhiệt độ chạm ngưỡng 145°C (293°F), hệ thống điều khiển thông minh sẽ lập tức phát cảnh báo quá nhiệt (Overheat Alarm) và tự động bóp nghẹt (cutback) hiệu suất để bảo vệ lớp cách điện của cuộn dây.

Công nghệ Thủy lực & Cơ chế Phân phối của Van Ưu tiên

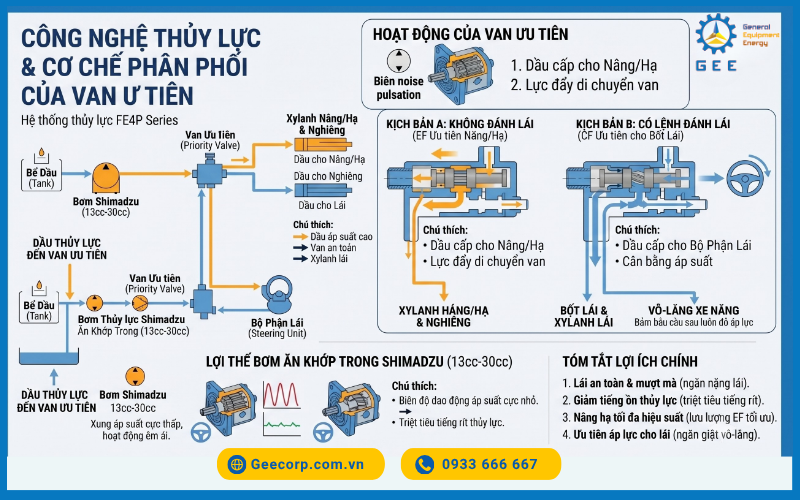

Cơ chế Phân phối của Van Ưu tiên

Hệ thống thủy lực của FE4P Series sử dụng bơm bánh răng ăn khớp trong (Gear pump) thương hiệu Shimadzu (dải dung tích từ 13cc đến 30cc tùy model). Khác với bơm ăn khớp ngoài thông thường, bơm ăn khớp trong có biên độ dao động áp suất (pulsation) cực nhỏ, giúp triệt tiêu tiếng rít thủy lực khó chịu trong không gian kho kín.

Dầu thủy lực áp suất cao sau khi ra khỏi bơm sẽ đi thẳng vào van ưu tiên (Priority valve). Cơ chế hoạt động của hệ thống này được cấu trúc như sau:

• Khi không đánh lái: Cửa dầu CF (cấp cho bốt lái) đóng , áp suất tại đường phản hồi LS bằng không. Áp lực dầu sẽ đẩy lõi van vượt qua lực lò xo định thiên di chuyển sang trái , mở toang cửa EF để dồn toàn bộ lưu lượng dầu sang cụm van đa ngăn điều khiển các xylanh nâng hạ (lifting) và nghiêng gá (tilting).
• Khi có lệnh đánh lái: Áp suất phản hồi lập tức truyền về đường LS , điều tiết lõi van mở lại cửa CF để đảm bảo xylanh lái ở cầu sau luôn nhận đủ áp lực ưu tiên, ngăn chặn hoàn toàn hiện tượng nặng lái hay giật vô-lăng khi người vận hành vừa nâng hàng vừa bo cua.

Hệ thống Điều khiển & Phân tích Công cụ Chẩn đoán Số

Tùy thuộc vào cấu hình xuất xưởng cho từng thị trường, Noblelift FE4P được GEE Việt Nam phân phối dưới hai nền tảng điều khiển điện tử cốt lõi:

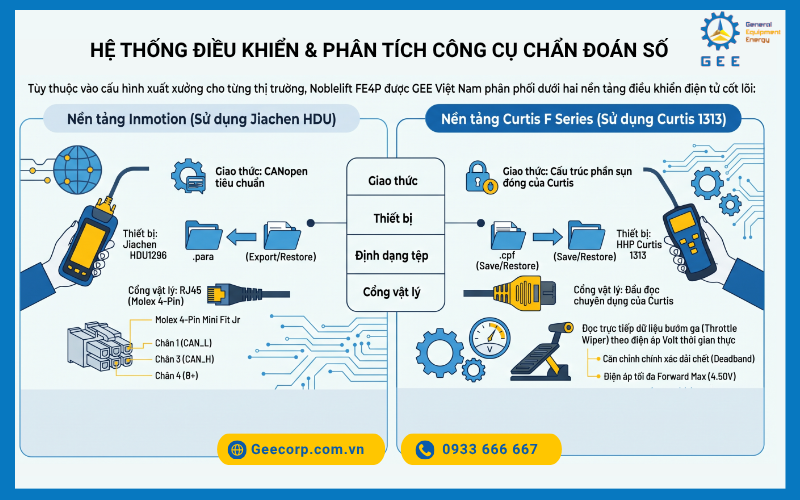

Hệ thống Điều khiển & Phân tích Công cụ Chẩn đoán Số

• Với hệ thống điều khiển Inmotion: Kỹ thuật viên sử dụng thiết bị cầm tay Jiachen HDU1296. Thiết bị kết nối qua cổng mạng RJ45 sử dụng giắc cắm Molex 4-Pin Mini Fit Jr. Sơ đồ chân (Pin definition) quy định cụ thể: Chân 1 (CAN_L), Chân 3 (CAN_H), Chân 4 (B+). Hệ thống cho phép xuất toàn bộ cấu hình tham số hệ thống thành tệp định dạng .para để sao lưu hoặc nạp lại.
• Với hệ thống Curtis F Series: Sử dụng thiết bị lập trình cầm tay chuyên dụng Curtis 1313. Nền tảng này quản lý dữ liệu thông số thông qua các tệp có đuôi mở rộng là .cpf. Thiết bị hỗ trợ đọc trực tiếp dữ liệu bướm ga (Throttle Wiper) theo điện áp Volt thời gian thực , giúp căn chỉnh chính xác dải chết (Deadband) và điện áp tối đa của bàn đạp ga (Forward Max tiêu chuẩn thường là 4.50V).

Kỹ thuật Cơ khí Hệ thống Phanh & Giới hạn Hao mòn An toàn

Hệ thống phanh chính trên cầu chủ động phía trước sử dụng cơ chế phanh tang trống thủy lực guốc phanh giãn trong (Internal expansion hydraulic brake). Lực từ bàn đạp phanh qua pushrod tác động trực tiếp vào piston của xylanh tổng (Brake master cylinder) , nén dầu qua hệ thống ống thép truyền đến các xylanh con tại bánh xe để đẩy guốc phanh contact sát vào trống phanh.

Để đảm bảo an toàn tuyệt đối cho người và hàng hóa, kỹ sư GEE Việt Nam khuyến cáo các thông số mài mòn bắt buộc phải tuân thủ theo tiêu chuẩn nhà máy:

• Độ dày má phanh (Friction plate): Má phanh mới có độ dày tiêu chuẩn là 8.0 mm. Giới hạn hao mòn tối thiểu cho phép là 2.0 mm. Nếu má phanh mòn dưới góc giới hạn này, lực ma sát sẽ giảm mạnh, gây trượt phanh khi hãm hàng nặng.
• Đường kính trong trống phanh (Brake drum): Thông số xuất xưởng là 314 mm. Giới hạn láng tang trống hoặc mài mòn tối đa là 316 mm. Quá kích thước này, hành trình piston xylanh con sẽ bị quá giới hạn dẫn đến rò rỉ dầu phanh.
• Khe hở tự động: Cơ chế tự điều chỉnh clearance (Self-adjusting mechanism) chỉ kích hoạt khi xe chạy lùi và đạp phanh , duy trì khoảng cách má phanh - trống phanh trong phạm vi tối ưu từ 0.40 mm đến 0.45 mm.

Bảng thông số kỹ thuật cấu hình dòng Noblelift FE4P Q Series

GEE Việt Nam Đề xuất sản phẩm liên quan

• Noblelift FE4P30Q (3.0 Tấn): Phiên bản cân bằng hoàn hảo giữa kích thước trục cơ sở (1800mm) và tải trọng, thích hợp cho các kho hàng phân phối tổng hợp.
• Noblelift FE4P50QL (5.0 Tấn): Dòng xe nâng tải trọng nặng với tâm tải rộng (600mm) , trang bị lốp cỡ lớn 28X12.5-15 ở cầu trước chuyên dụng cho cấu kiện đúc khối hoặc thép cuộn.

Kết luận

Việc làm chủ các thông số kỹ thuật cốt lõi và giới hạn hao mòn cơ khí của dòng Noblelift FE4P Q Series không chỉ giúp doanh nghiệp tối ưu hóa năng suất vận hành mà còn ngăn ngừa từ sớm các rủi ro kỹ thuật gây dừng máy. GEE Việt Nam là đại lý chính hãng của Noblelift tại Việt Nam, tự hào là đơn vị sở hữu năng lực kỹ thuật chuyên sâu, cam kết đồng hành cùng quý doanh nghiệp từ khâu tư vấn cấu hình, cấu trúc phần sụn điều khiển cho đến dịch vụ bảo dưỡng chuẩn hãng.
